產品概述

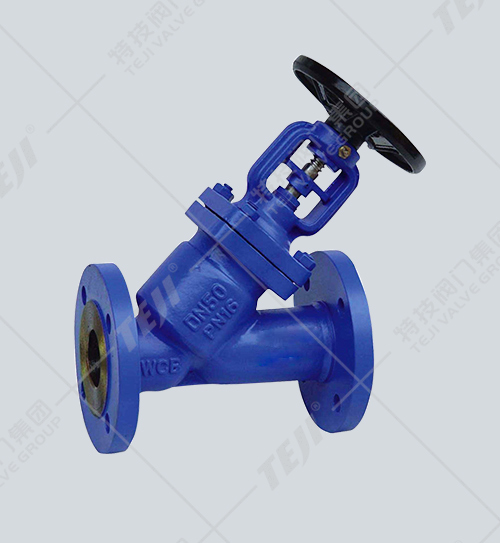

德標Y型波紋管截止閥是一種新型的截止閥，因本閥為雙重密封設計，所以密封性能比普通截止閥有著更加可靠的優越性。廣泛應用于熱油系統、蒸汽系統、冷熱水系統等。性能安全可靠，采用波紋管密封的設計，消除普通閥門閥桿老化快易泄漏的缺點，不但提高了使用能源效率，增加了生產設備的安全性，減少了維護及頻繁的維修保養，還提供清潔安全工作環境。
產品特點
1、 Y型波紋管截止閥的閥體流道為直流式結構，該結構流體阻力比直通式結構小，能加快介質流速、減少壓力損失的同時能降低能源損耗，尤其適用于有粘度、易結塊的介質。
2、閥體采用德國覆膜砂鑄造技術，大大提高閥體表面光潔度及機械性能，減少氣孔、砂眼、裂紋的出現，增強鑄件的抗拉強度。
3、 閥門關閉時，具有“刮除效應”的錐形密封面能自動去除表面雜質，可以確保閥瓣有可靠的密封和更長的使用壽命。
4、 雙重密封設計（波紋管+填料），符合國際密封標準。
5、 所有波紋管通過氦氣測試，所有閥門通過標準測試，確保零泄漏。
6、DN150以上產品，加裝特殊裝置，有效防止閥門在使用中顫抖，發出噪音，并導致的內件損壞現象，使用壽命有效提升150%以上。
7、 可根據工況要求提供各種閥瓣設計，如節流型閥瓣，截止止回型閥瓣等。
主要零件材質
部件名稱 | 材質 |
閥體 | GS-C25、1.4301、1.4408 |
閥座 | 1.4301、Stellite |
閥瓣 | 1.4021、1.4401 |
銷子 | 1.4301、1.4401 |
波紋管組件 | 1.4021、1.4401 |
閥桿 | 1.4021、1.4401 |
墊片 | Flexible graphite + stainless steel |
閥蓋 | GS-C25、1.4301、1.4408 |
螺母 | ASTM 194-2H、A194-8 |
雙頭螺栓 | ASTM 194-B7、A193-B8 |
填料 | Flexible graphite |
壓蓋 | 1C25、1.4401 |
定位片 | 1C25 |
閥桿螺母 | Copper alloy、D2、BL2 |
手輪 | 1025/KTH330 |
并帽 | 1C45 |

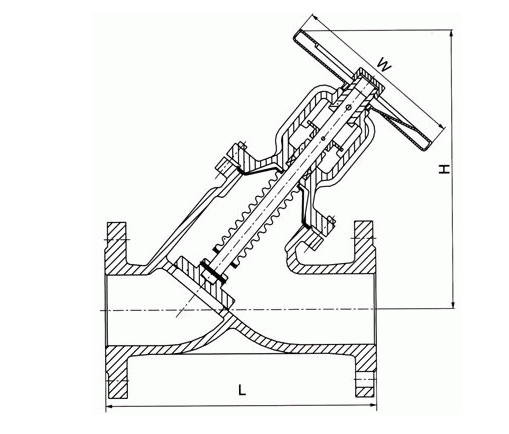

主要外形及連接尺寸（PN1.6MPa）
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 |
H | 195 | 195 | 200 | 200 | 230 | 235 | 260 | 275 | 352 | 385 | 445 | 605 | 730 | 805 | 880 |
W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 |
重量（Kg） | 4 | 4.5 | 5 | 7 | 9 | 12.5 | 18 | 23 | 40 | 54 | 90 | 160 | 260 | 410 | 610 |
主要外形連接尺寸（PN2.5MPa）
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 |
H | 195 | 195 | 200 | 200 | 230 | 235 | 260 | 275 | 352 | 385 | 445 | 605 | 730 | 805 | 880 |
W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 |
重量（Kg） | 4 | 4.5 | 5 | 7.5 | 9.5 | 13 | 19 | 24 | 43 | 57 | 95 | 168 | 300 | 510 | 680 |
主要外形連接尺寸（PN4.0MPa）
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
L | 2 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 |
H | 195 | 195 | 200 | 200 | 230 | 235 | 260 | 275 | 352 | 385 | 445 | 605 | 730 | 805 | 880 |
W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 |
重量（Kg） | 4 | 4.5 | 5 | 8 | 10 | 13.5 | 20 | 25 | 45 | 60 | 98 | 171 | 340 | 580 | 780 |
