主要特點

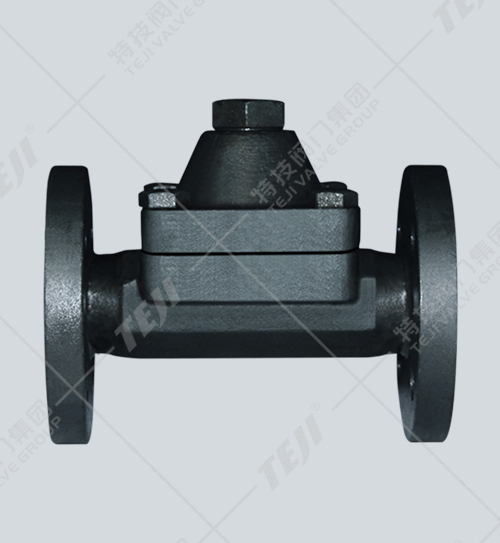

可調雙金屬片式疏水閥（CS47H型）結構獨特、性能優良、排水量大、漏汽最小、排水溫度可調節。過冷度在2℃左右，可排除大量冷空氣和其它不凝汽體，不會產生汽堵現象。可更換內件，易于維修和調整。
適用范圍
可調雙金屬片式疏水閥（CS47H型）廣泛地應用于城建、化工、冶金、石油、制藥、食品、飲料、環保中。
主要零件材質
| 型號 | CS17/47/67H-16/25/40C |
| 閥體 | 碳鋼 |
| 閥蓋 | 碳鋼 |
| 閥蕊 | 不銹鋼 |
| 閥座 | 不銹鋼 |
| 熱敏元件 | 熱雙金屬片 |
| 過濾器 | 不銹鋼 |
主要性能規范
| 項 目 | 型號 | 單位 | ||
| CS17H一16C | CS17H一25 | CS17H-40 | ||
| CS47H一16C | CS47H一25 | CS47H-40 | ||
| CS67H一16C | CS67H一2S | CS67H一40 | ||
| 公稱壓力 | 1.6 | 2,5 | 4．O | MPa |
| 殼體試驗壓力 | 2.4 | 3.8 | 6 | |
| 最高工作壓力 | 1.6 | 2.5 | 4 | |
| 最高工作溫度 | 203 | 220 | 247 | ℃ |
| 最高允許溫度 | 425 | 425 | 425 | |
| 工作介質 | 蒸汽、凝結水 | |||
主要外形及連接尺寸
| 型號 | 公稱通徑DN | 螺紋通徑(mm) | 法蘭連接(mm) | ||||||||||
| RC | L | H | W | L | H | D | K | d | C | F | N-Φ | ||
CS17H-16C CS47H-16C CS67H-16C | 15 | 1/2 | 100 | 92 | 82 | 150 | 92 | 95 | 65 | 45 | 14 | 2 | 4-14 |
| 20 | 3/4 | 100 | 92 | 82 | 150 | 92 | 105 | 75 | 55 | 14 | 2 | 4-14 | |
| 25 | 1 | 100 | 92 | 82 | 160 | 92 | 115 | 85 | 65 | 14 | 2 | 4-14 | |
| 32 | 1-1/4 | 165 | 140 | 115 | 200 | 140 | 135 | 100 | 78 | 16 | 2 | 4-18 | |
| 40 | 1-1/2 | 165 | 140 | 115 | 200 | 140 | 145 | 110 | 85 | 16 | 3 | 4-18 | |
| 50 | 2 | 175 | 140 | 115 | 230 | 140 | 160 | 125 | 100 | 16 | 3 | 4-18 | |
CS17H-25 CS47H-25 CS67H-25 | 15 | 1/2 | 100 | 92 | 82 | 150 | 92 | 95 | 65 | 45 | 14 | 2 | 4-14 |
| 20 | 3/4 | 100 | 92 | 82 | 150 | 92 | 105 | 75 | 55 | 14 | 2 | 4-14 | |
| 25 | 1 | 100 | 92 | 82 | 160 | 92 | 115 | 85 | 65 | 14 | 2 | 4-14 | |
| 32 | 1-1/4 | 165 | 140 | 115 | 200 | 140 | 135 | 100 | 78 | 16 | 2 | 4-18 | |
| 40 | 1-1/2 | 165 | 140 | 115 | 200 | 140 | 145 | 110 | 85 | 16 | 3 | 4-18 | |
| 50 | 2 | 175 | 140 | 115 | 230 | 140 | 160 | 125 | 100 | 16 | 3 | 4-18 | |
CS17H-40 CS47H-40 CS67H-40 | 15 | 1/2 | 100 | 92 | 82 | 150 | 92 | 95 | 65 | 45 | 14 | 2 | 4-14 |
| 20 | 3/4 | 100 | 92 | 82 | 150 | 92 | 105 | 75 | 55 | 14 | 2 | 4-14 | |
| 25 | 1 | 100 | 92 | 82 | 160 | 92 | 115 | 85 | 65 | 14 | 2 | 4-14 | |
| 32 | 1-1/4 | 165 | 140 | 115 | 200 | 140 | 135 | 100 | 78 | 16 | 2 | 4-18 | |
| 40 | 1-1/2 | 165 | 140 | 115 | 200 | 140 | 145 | 110 | 85 | 16 | 3 | 4-18 | |
| 50 | 2 | 175 | 140 | 115 | 230 | 140 | 160 | 125 | 100 | 16 | 3 | 4-18 | |
