工作原理

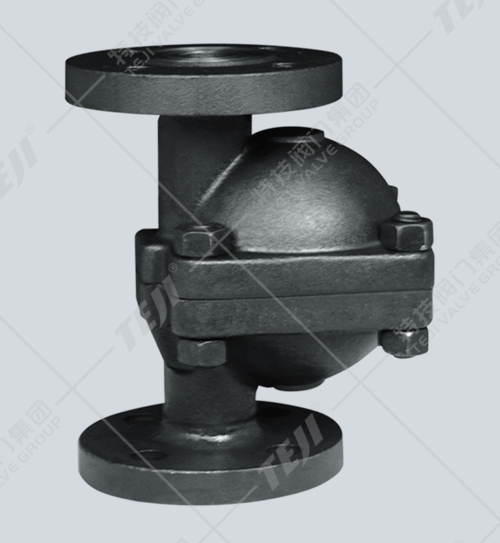

        CS41H-3NL立式自由浮球式疏水閥的結構簡單，內部只有一個不銹鋼空心浮球，既是浮子又是啟閉件，無易損零件，使用壽命較長。裝置剛起動時，管道內出現空氣和低溫冷凝水，雙金屬自動排空氣元件把浮球推離閥座，閥門打開，排除不凝結氣體，低溫冷凝水流進疏水閥，浮球上升，凝結水迅速排放。裝置很快提升溫度，管道內溫度上升到飽和溫度之前，雙金屬自動排空氣元件感溫變型伸直;蒸汽疏水閥進入正常運行狀況，浮球隨液位升降調節閥孔流量;當凝結水停止進入時，浮球隨介質流向逼近閥座，關閉閥門。立式自由浮球式蒸汽疏水閥的閥座總處于液位以下，形成水封，無蒸汽泄漏。

產品特點

1、不受壓力、溫度、冷凝水流量波動的影響，連續排水，有水即排，性能穩定，下限過冷度為 0℃ ，能使加熱設備達到適當工作效率。

2、該疏水閥能排連續飽和水，至使設備凝結水滯存量較少、升溫快、加熱溫度穩定。

3、該疏水閥有自動排冷空氣裝置，無汽鎖現象，工作平衡無噪音。

4、可垂直安裝于蒸汽管道上，使用方便。

主要連接尺寸
