產品概述
彈壓式泄爆閥適用于可能發生燃爆的粉塵、氣體介質管路或裝置上，對管路或設備裝置起保護作用。爆破膜可由用戶根據工藝特性自備，是建材、冶金、化工、電廠、糧食加工等行業實現安全、連接生產的理想設備。
結構特點

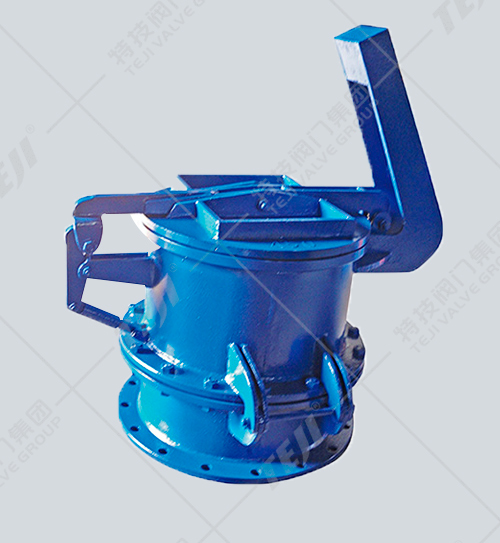

彈壓式泄爆閥由閥體、爆破膜、夾持器、閥蓋、重錘等零件組成。爆破膜裝在夾持器中間，與閥體用螺栓連接。系統超壓時，爆破膜破裂，瞬間泄壓，閥蓋彈起后在重力作用下復位。本泄爆閥在更換爆破膜時需垂直向上掀起閥體及夾持器。
主要性能規范
型號 | XB-42-II |
適用于爆破計算壓力（絕）MPa | ≤0.1MPa |
強度試驗壓力MPa | 1.5 |
適用溫度 | ≤350℃ |
適用介質 | 壓縮易爆氣體 |
主要零件材料
零件名稱 | 閥體 | 連接體 | 杠桿 | 閥蓋 | 密封圈 | 膜片 |
材料 | 碳素鋼 | 碳素鋼 | 碳素鋼 | 碳素鋼 | 橡膠 | 合金鋁 |
主要外形及連接尺寸
| DN | D | n-φd | D1 | b | L | L1 | H | 重量（kg） |
| 300 | 440 | 12-φ22 | 395 | 16 | 880 | 250 | 250 | 52 |
| 350 | 490 | 12-φ22 | 445 | 16 | 907 | 250 | 275 | 69 |
| 400 | 540 | 16-φ22 | 495 | 16 | 1010 | 250 | 300 | 77 |
| 450 | 595 | 16-φ22 | 550 | 16 | 1060 | 252 | 325 | 83 |
| 500 | 645 | 20-φ22 | 600 | 20 | 1180 | 300 | 370 | 112 |
| 600 | 755 | 20-φ26 | 705 | 20 | 1280 | 300 | 420 | 152 |
| 700 | 860 | 24-φ26 | 810 | 20 | 1390 | 300 | 470 | 193 |
| 800 | 975 | 24-φ30 | 920 | 20 | 1480 | 300 | 520 | 165 |
| 900 | 1075 | 24-φ30 | 1020 | 20 | 1590 | 350 | 600 | 335 |
| 1000 | 1175 | 28-φ30 | 1120 | 20 | 1680 | 350 | 650 | 375 |
