產品概述

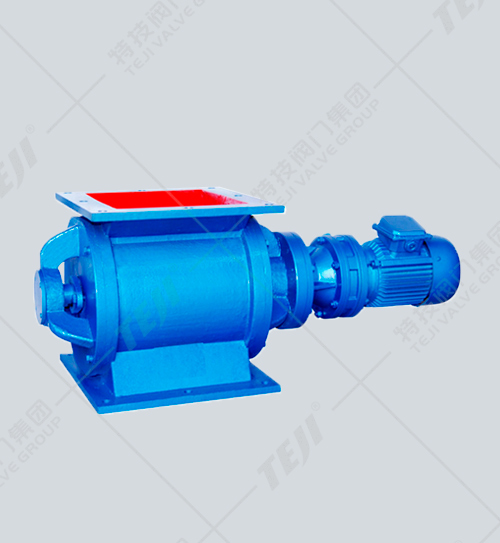

葉輪給料機又叫星型卸料器，是除塵設備輸送、排灰、鎖風和其他設備給料的主要設備。用于將上部料倉中的干燥粉狀物料或小顆粒物料連續、均勻地喂送到下一設備中去。本給料機廣泛適用于水泥、建材、化工、冶金及輕工業等部門物料輸送系統作給料設備之用。葉輪式給料機是一種定量給料設備，本機配用BLY系列擺線針輪減速機，它通過減速機出軸直接與主軸剛性連接，從而帶動主軸和葉輪旋轉。葉輪上裝有若干個葉輪片，其上裝有橡膠密封片，用壓板壓緊，密封片緊貼外殼內壁。當電機旋轉時，主軸、葉輪同時旋轉，物料從上部料倉通過時料口進入葉輪槽內，旋轉的葉輪把物料帶到出料口喂送出去。
產品特點
1、卸料器通過采用行星轉動原理，輸入輸出在同一軸線上，而且有與電機直聯一體的獨特性，因而結構緊湊造型美觀新穎、體積小、重量輕。
2、卸料器運轉可靠平穩、噪音低、故障少、壽命長、齒合件采用球墨鑄鐵與軸承鋼等。使用性能好、耐磨性高
3、軸承、齒箱、遠離閥體、避免高溫灰塵的影響，前后端蓋密封性能好，防止灰塵外泄，延長機動件、潤滑系統的使用壽命。
4、葉輪給料機具有過載能力強，耐沖擊慣性力矩小，適用于起動頻繁和反正轉。
5、用戶如需特種規格，電機、鏈輪傳動等卸料器，均可制做。
主要技術參數
| 型號規格 | 生產能力 (米3/小時) | 葉輪轉速 (轉/分) | 進出口尺寸 長×寬 | 傳動方式 | 擺線針輪減速電動機 | 給料機本體外形尺寸 長×寬×高(毫米) | 給料機本體重量 (Kg) | ||
| 型 號 | 功 率 | 轉 速 | |||||||
| GY-Φ200×200 | 7 | 34 | 200×200 | 擺 線 針 輪 減 速 機 | BLY18-43 | 1.1 | 34 | 510×300×300 | 67 |
| GY-Φ200×300 | 10 | 34 | 200×300 | BLY18-43 | 1.1 | 34 | 610×300×300 | 77 | |
| GY-Φ300×300 | 23 | 34 | 300×300 | BLY18-43 | 1.1 | 34 | 690×400×450 | 155 | |
| GY-Φ300×400 | 31 | 34 | 300×400 | BLY18-43 | 1.5 | 34 | 790×400×450 | 174 | |
| GY-Φ400×400 | 53 | 34 | 400×400 | BLY22-43 | 3 | 34 | 830×520×600 | 231 | |
| GY-Φ400×500 | 67 | 34 | 400×500 | BLY22-43 | 3 | 34 | 960×520×600 | 268 | |
| GY-Φ500×500 | 106 | 34 | 500×500 | BLY22-43 | 4 | 34 | 960×640×760 | 550 | |

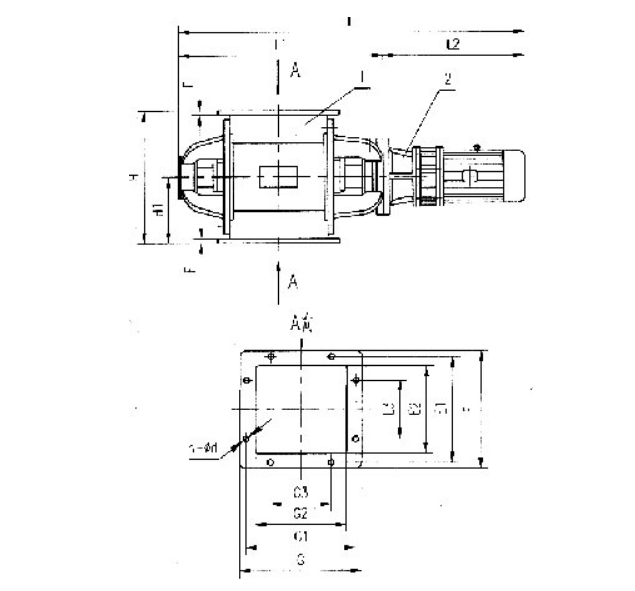

主要外形尺寸
| 型號 | L | L1 | L2 | H | H1 | F | E | E1 | E2 | E3 | G | G1 | G2 | G3 | n | d |
| GY-Φ200×200 | 953 | 510 | 443 | 300 | 150 | 15 | 300 | 260 | 200 | 140 | 300 | 260 | 200 | 140 | 8 | 17 |
| GY-Φ200×300 | 1053 | 610 | 443 | 300 | 150 | 15 | 300 | 260 | 200 | 140 | 400 | 360 | 300 | 200 | 8 | 17 |
| GY-Φ300×300 | 1133 | 690 | 443 | 450 | 225 | 15 | 400 | 360 | 300 | 200 | 400 | 360 | 300 | 200 | 8 | 19 |
| GY-Φ300×400 | 1258 | 790 | 468 | 450 | 225 | 15 | 400 | 360 | 300 | 200 | 520 | 480 | 400 | 2×150 | 10 | 19 |
| GY-Φ400×400 | 1373 | 830 | 543 | 600 | 300 | 16 | 520 | 480 | 400 | 2×140 | 520 | 480 | 400 | 2×140 | 12 | 19 |
| GY-Φ400×500 | 1473 | 930 | 543 | 600 | 300 | 16 | 520 | 480 | 400 | 2×140 | 620 | 580 | 500 | 3×140 | 14 | 19 |
| GY-Φ500×500 | 1523 | 960 | 563 | 760 | 380 | 26 | 640 | 580 | 500 | 3×140 | 640 | 580 | 500 | 3×140 | 16 | 19 |
