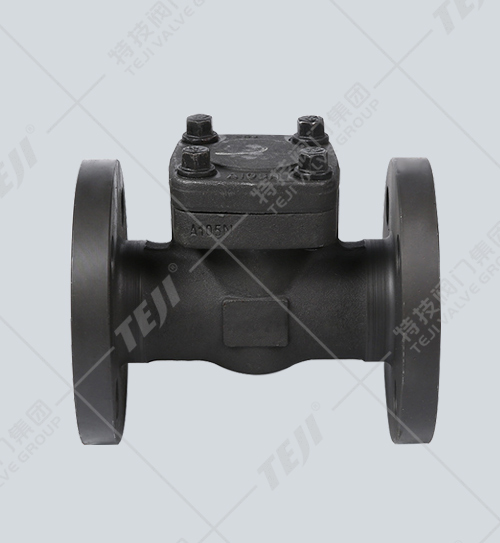

美標鍛鋼法蘭止回閥是蒸汽管道上常見的用于阻止介質倒流的閥門。該閥有三種閥蓋設計，其一種是螺栓型閥蓋，通過凹凸面連接，采用不銹鋼帶與柔性石墨纏繞墊片，按需求也可采用環連接，其二種是焊接型閥蓋，通過螺紋密封后焊接，按需求也可直接采用剛性焊接，其三種是自密封閥蓋，通過螺紋與自密封閥蓋連接。鍛鋼止回閥還有三種不同的結構設計，分別是立升式鍛鋼止回閥、以及球形鍛鋼止回閥和旋啟式鍛鋼止回閥。連接方式有法蘭，對焊等。
產品特點
1、導向筋上堆焊硬質合金閥體上腔導向套采用不銹鋼材料制成保證閥瓣動作靈活。
2、閥瓣與閥座密封面采用鈷基硬質合金等離子噴焊而成硬度高、抗沖蝕、經久耐用。
3、先進的壓力密封設計和高純石墨墊片環以確保高氣密。
4、閥門中腔采用壓力自緊式密封結構，內腔壓力越高密封性能越好。
5、閥瓣圍繞閥座外的銷軸旋轉，減少關閉時發生的猛烈沖擊。
主要零件材質
序號 | 零件名稱 | CS to ASTM | AS to ASTM | SS to ASTM | |
Type A105N | Type F22 | Type F304(L) | Type F316(L) | ||
1 | 閥體 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
2 | 銘牌 | SS | |||
3 | 閥瓣 | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
4 | 閥蓋 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
5 | 墊片 | 316夾柔性石墨 | 316夾PTFE | ||
6 | 螺栓 | A193 B7 | A193 B16 | A193 B8(M) | A193 B8(M) |
適用介質 | 水、蒸汽、油品等 | 水、蒸氣、油品等 | 硝酸、醋酸等 | ||
適用溫度 | -29°C～425°C | -29°C～550°C | -29°C～200°C | ||
※注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼。
主要外形連接尺寸和重量
NPS（in） | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | ||
L(RTJ) | 150 | 108 | 117 | 127 | 140 | 165 | 203 | |
300 | 152 | 178 | 203 | 216 | 229 | 267 | ||
600 | 165 | 190 | 216 | 229 | 241 | 292 | ||
H | 150,300 | 61 | 61 | 79 | 95 | 103 | 118 | |
600 | 61 | 79 | 95 | 103 | 118 | 135 | ||
重量 (Kg) | 150 | RTJ | 2.56 | 3.37 | 4.37 | 8.17 | 8.94 | 12.64 |
BW | 1.70 | 1.90 | 2.10 | 5.12 | 5.50 | 7.89 | ||
300 | RTJ | 2.73 | 3.65 | 4.74 | 8.77 | 9.60 | 13.70 | |
BW | 1.90 | 2.10 | 3.00 | 5.12 | 6.60 | 7.85 | ||
600 | RTJ | 3.00 | 4.00 | 5.83 | 9.47 | 10.10 | 15.6 | |
BW | 2.00 | 3.12 | 4.25 | 7.25 | 8.56 | 13.60 | ||
