產品概述

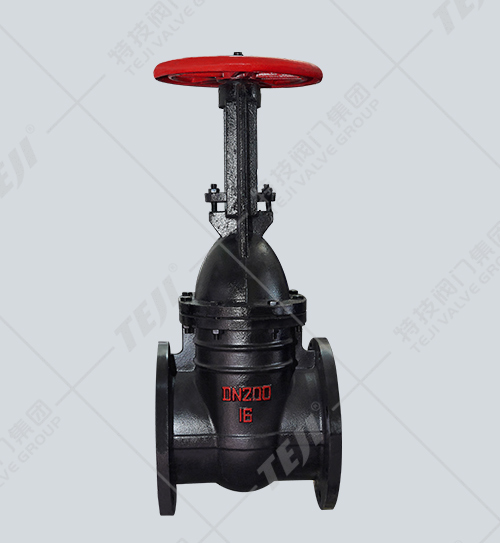

鑄鐵明桿楔式閘閥廣泛用于石油、化工、制藥、電力等行業，在公稱壓力≤1.0MPa的蒸氣、水、油品等介質的管路上作啟閉作用。
結構特點
1、結構緊湊，合理的設計方案，使得閥門的剛性好、通道暢通無阻、介質的阻力小;
2、密封面的材質選用不銹鋼與硬質合金制造而成，使用的壽命長;
3、結構形式可分為多種，彈性楔式單閘板或是剛性楔式單閘板雙閘板形式等;
4、選用柔性的石墨進行填料，密封可靠，操作方便、靈活;
5、驅動方式可選用手動、氣動、電動、齒輪傳動等。
主要技術參數
| 型號 | PN | 工作壓力/MPa | 適用溫度/℃ | 適用介質 |
| Z41T-10 | 10 | 1.0 | ≤200 | 水、蒸汽 |
| Z41W-10 | 10 | 1.0 | ≤100 | 油品 |
主要零件材料
| 型號 | 材料 | |||
| 閥體、閥蓋、閘板 | 閥桿 | 密封面 | 填料 | |
| Z41T-10 | 灰鑄鐵 | 碳鋼 | 黃銅 | 油浸石棉填料 |
| Z41W-10 | 灰鑄鐵 | 碳鋼 | 灰鑄鐵 | 油浸石棉填料 |
主要外形尺寸
| DN | L | D | D1 | D2 | b | H | H1 | z×Φd | D0 | 重量/kg |
| 50 | 180 | 160 | 125 | 100 | 20 | 286 | 345 | 4×Φ18 | 180 | 17 |
| 65 | 195 | 180 | 145 | 120 | 20 | 331 | 410 | 4×Φ18 | 180 | 22 |
| 80 | 210 | 195 | 160 | 135 | 22 | 375 | 470 | 4×Φ18 | 200 | 30 |
| 100 | 230 | 215 | 180 | 155 | 22 | 430 | 544 | 8×Φ18 | 200 | 35 |
| 125 | 255 | 245 | 210 | 185 | 24 | 523 | 660 | 8×Φ18 | 240 | 52 |
| 150 | 280 | 280 | 240 | 210 | 24 | 592 | 762 | 8×Φ23 | 240 | 70 |
| 200 | 330 | 335 | 295 | 265 | 26 | 772 | 993 | 8×Φ23 | 320 | 125 |
| 250 | 380 | 390 | 350 | 320 | 28 | 903 | 1176 | 12×Φ23 | 320 | 170 |
| 300 | 420 | 440 | 400 | 368 | 28 | 1043 | 1366 | 12×Φ23 | 400 | 226 |
| 350 | 450 | 500 | 460 | 428 | 30 | 1173 | 1540 | 16×Φ23 | 400 | 360 |
| 400 | 480 | 565 | 515 | 482 | 32 | 1245 | 1765 | 16×Φ25 | 500 | 444 |
| 450 | 510 | 615 | 565 | 532 | 32 | 1500 | 1970 | 20×Φ25 | 500 | 590 |
| 500 | 540 | 670 | 620 | 585 | 34 | 1780 | 2280 | 20×Φ25 | 720 | 740 |
| 600 | 600 | 780 | 725 | 685 | 36 | 2010 | 2620 | 20×Φ30 | 720 | 960 |
