產品概述

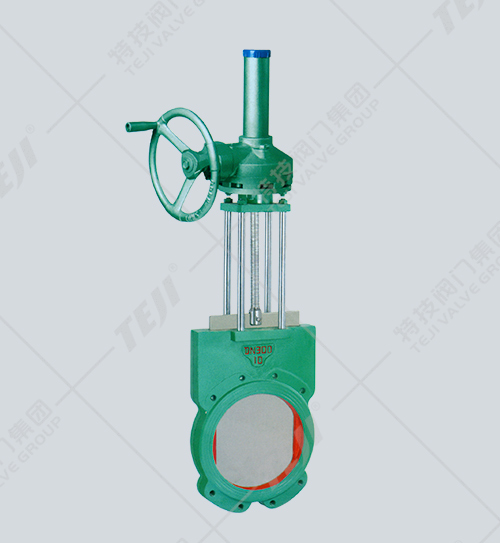

傘齒輪漿液閥主要由驅動部分(錐齒輪)帶動絲桿，閘板啟閉取決于驅動部分(錐齒輪)順時針旋轉，閘板會隨著慢慢升起，閘板開啟。反之驅動部分(錐齒輪)逆時針旋轉，就是閘板關閉，停止介質流通。廣泛適用于石油、化工、火力發電廠等油品、水、蒸汽管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置。
產品特點
| 公稱壓力PN | 密封試驗 | 殼體試驗 | 工作溫度 | 適用介質 |
| 1.0MPa | 0.66MPa | 0.9MPa | -10℃～120℃ | 泥漿、煤渣、紙漿、糧漿、粒狀物等介質 |
主要外形及連接尺寸
MPa | DN | L | D | D1 | H | N-M |
1.0 | 50 | 40 | 125 | 95 | 425 | 4-M16 |
65 | 40 | 145 | 110 | 475 | 4-M16 | |
80 | 50 | 160 | 127 | 505 | 8-M16 | |
100 | 50 | 180 | 149 | 580 | 8-M16 | |
125 | 50 | 210 | 174 | 655 | 8-M16 | |
150 | 60 | 240 | 199 | 745 | 8-M20 | |
200 | 60 | 295 | 250 | 890 | 8-M20 | |
250 | 70 | 350 | 310 | 1125 | 12-M20 | |
300 | 70 | 400 | 360 | 1325 | 12-M20 | |
350 | 96 | 460 | 416 | 1480 | 16-M20 | |
400 | 100 | 515 | 466 | 1645 | 16-M24 |
