產品概述

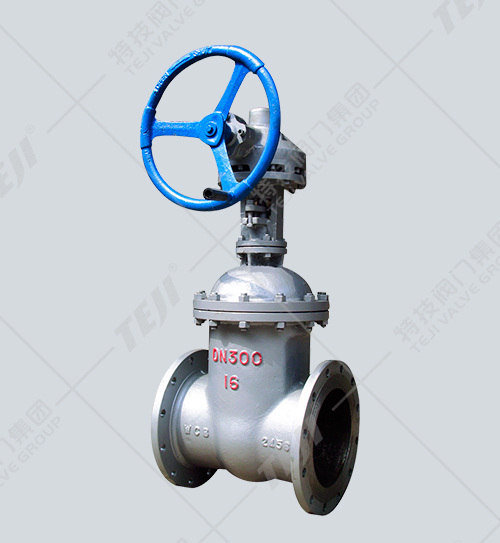

傘齒輪暗桿閘閥適用于公稱壓力PN10.0～25.0MPa，工作溫度-29～600℃的石油、化工、火力電站等各種工況的管路上，切斷或接通介質。適用介質為：水、油品、蒸汽等。本閥廣泛適用于石油、化工、制藥、電力等行業的管道 上作啟閉用。
主要特點及用途
1、結構緊湊、設計合理、閥門剛性好，通道流暢，流阻系數小。
2、密封面采用不銹鋼和硬質合金，使用壽命長。
3、采用柔性石墨填料板、密封可靠、操作輕便靈活。
4、驅動方式分手動、電動、氣動、齒輪傳動、結構形式；彈性楔式單閥、剛性楔式單閥板和雙閘板型式。
5、廣泛適用于石油、化工、火力發電廠等油品、水、蒸汽管路上作接通或截斷管路中介質的啟閉裝置。
主要零件材料
| 零件名稱 | 材 料 | 零件名稱 | 材 料 |
| 閥 體 | WCB A105 Cr5Mo ZGCr18Ni9Ti | 閥 蓋 | WCB A105 Cr5Mo ZGCr18Ni9Ti |
| 支 架 | WCB A105 Cr5Mo ZGCr18Ni9Ti | 閘 板 | WCB 25 Cr5Mo ZGCr18Ni9Ti |
| 閥 桿 | 2Cr13 2Cr13 38CrMoA1、25Cr2MoV 1Cr18Ni9Ti | 閥 座 | 25 25 304 304 |
| 密封環 | 304、增強柔性石墨 | 填 料 | 增強柔性石墨 |
| 閥桿螺母 | ZCuA110Fe3 |
主要外形尺寸表
| 公稱通徑 DN(mm) | 尺寸(mm) 1.6Mpa 2.5MPa | |||||||||
| L | D | D1 | D2 | b | f | Z-d | H2 | D2 | 齒輪裝置 | |
| 300 | 500 | 460 | 410 | 375 | 40 | 3 | 12-25 | 1310 | 310 | BA-0 |
| 350 | 550 | 520 | 470 | 435 | 34 | 4 | 16-25 | 1468 | 310 | BA-0 |
| 400 | 600 | 580 | 525 | 485 | 36 | 4 | 16-30 | 1780 | 460 | BA-1 |
| 450 | 650 | 640 | 585 | 545 | 40 | 4 | 20-30 | 1880 | 460 | BA-1 |
| 500 | 700 | 705 | 650 | 608 | 44 | 4 | 20-34 | 2110 | 460 | BA-2 |
| 600 | 800 | 840 | 770 | 718 | 48 | 5 | 20-41 | 2410 | 460 | BA-2 |
